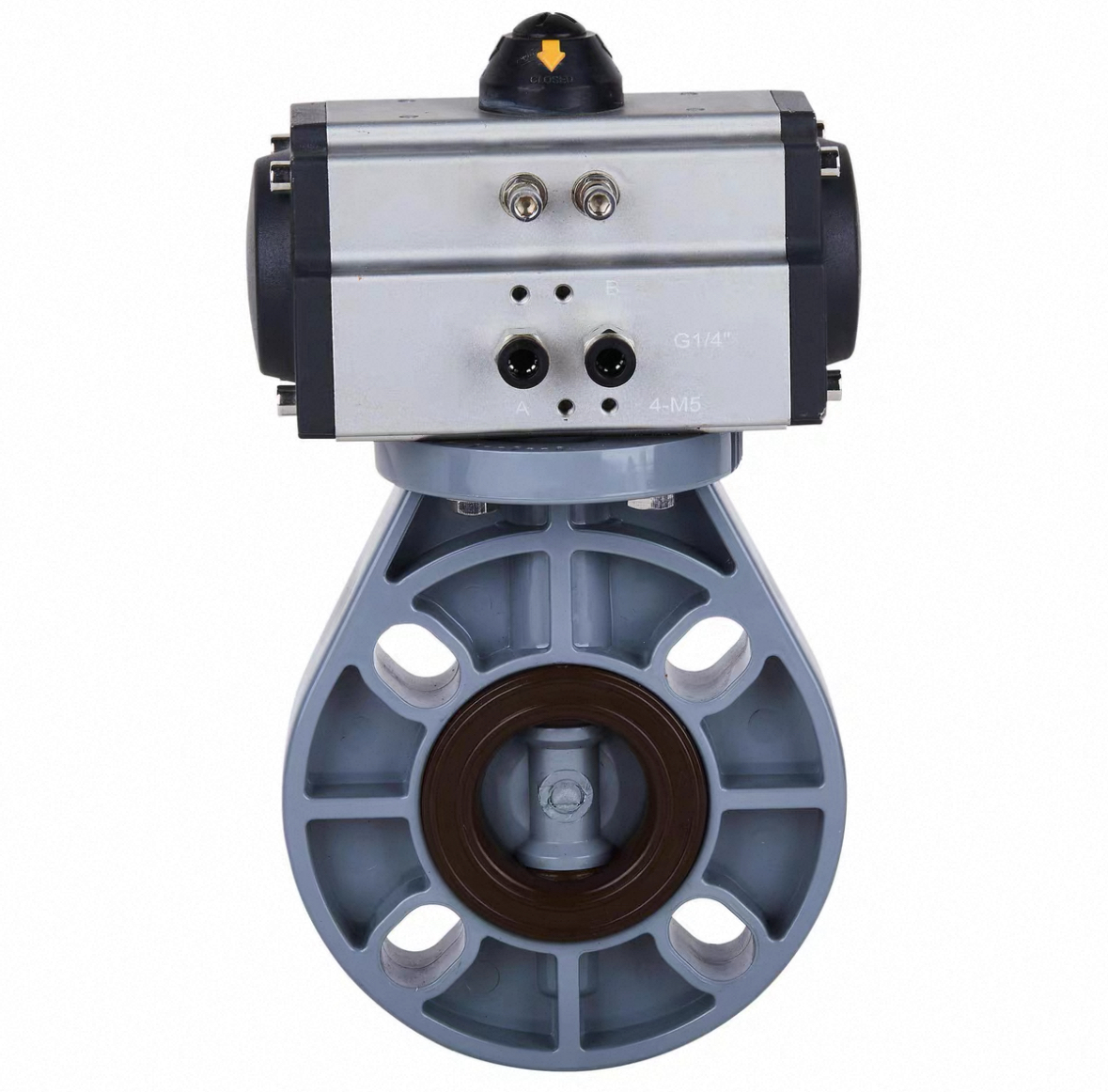

راهنمای کامل شیرهای پروانه ای CPVC فعال پنوماتیک برای اتوماسیون صنعتی
در کارخانه های فرآوری شیمیایی و تصفیه آب مدرن، اتوماسیون دیگر یک امر لوکس نیست، بلکه یک ضرورت است. هنگام برخورد با سیالات بسیار خورنده در دماهای بالا، تکیه بر شیرهای دستی خطرات ایمنی را به همراه دارد و کارایی را کاهش می دهد. در اینجاست که شیر پروانه ای CPVC با پنوماتیک به راه حل نهایی برای کنترل خط لوله با قطر بزرگ تبدیل می شود.
ترکیبی از مقاومت شیمیایی استثنایی CPVC (کلرید پلی وینیل کلرید) با واکنش سریع محرک های هوای فشرده، این شیر برای محیط های صنعتی خشن مهندسی شده است. در این راهنما، مزایای فنی، ویژگی های ساختاری و کاربردهای ایده آل آن را بررسی خواهیم کرد.
چرا شیر پروانه ای CPVC فعال پنوماتیک را انتخاب کنید؟
برای درک ارزش این شیر خاص، باید آن را به دو جزء اصلی تقسیم کنیم: بدنهشیر CPVC و محرک پنوماتیک.
1. مزیت CPVC: مقاومت در برابر حرارت و شیمیایی بالا
برخلاف UPVC استاندارد، CPVC درجه صنعتی می تواند دمای سیال مداوم تا 90 درجه سانتی گراد (194 درجه فارنهایت) را تحمل کند . مقاومت فوق العاده ای در برابر اسیدهای قوی (مانند اسید سولفوریک و هیدروکلریک)، بازها و هالوژن ها ایجاد می کند. استفاده از شیر پروانه ای CPVC تضمین می کند که خط لوله شما در شرایط خورنده در دمای بالا تغییر شکل نمی دهد یا تخریب نمی شود.
2. مزیت محرک پنوماتیک: سرعت و ایمنی
چرا پنوماتیک را به برقی انتخاب کنیم؟
سرعت: محرک های پنوماتیکی در کسری از ثانیه باز و بسته می شوند که برای سیستم های خاموش کننده اضطراری بسیار مهم است.
ایمنی: از هوای فشرده به جای برق استفاده می کنند. این باعث می شود آنها 100٪ ضد انفجار باشند و برای محیط های شیمیایی خطرناک که جرقه های الکتریکی می توانند خطرناک باشند، ایده آل هستند.
ویژگی های کلیدی طراحی که مهندسان دوست دارند
دریچههای پروانهای CPVC فعال پنوماتیک ما با در نظر گرفتن یکپارچهسازهای سیستم و مهندسین خط لوله طراحی شدهاند. در اینجا ویژگی هایی وجود دارد که قابلیت اطمینان طولانی مدت را تضمین می کند:
پد نصب مستقیم ISO 5211: بالای شیر دارای یک پد نصب استاندارد ISO 5211 است. این اجازه می دهد تا محرک پنوماتیکی بدون نیاز به براکت های اضافی مستقیماً بر روی شفت سوپاپ نصب شود. این کار لرزش را از بین می برد، سایش را کاهش می دهد و ارتفاع کلی مجموعه را به حداقل می رساند.
شفت فلزی خیس نشده: در محیط های خورنده، قطعات فلزی اولین مواردی هستند که از کار می افتند. دریچه ما به گونه ای طراحی شده است که ساقه فولاد ضد زنگ به طور کامل از سیال توسط صندلی PTFE یا EPDM ضخیم جدا شود. اسید هرگز فلز را لمس نمی کند.
گزینه های دو عملکرد و فنر برگشتی: بسته به الزامات ایمنی سیستم اتوماسیون شما، محرک را می توان به صورت دوکاره (نیاز به هوا برای باز و بسته شدن) یا تک عملکرد / فنر برگشت (در صورت از دست دادن فشار هوا به طور خودکار از طریق فنرها بسته می شود) پیکربندی کرد.
مشخصات فنی (برگ اطلاعات)
| نام محصول | شیر پروانه ای CPVC فعال پنوماتیک |
| محدوده اندازه | DN25 تا DN500 (1 اینچ تا 20 اینچ) |
| جنس بدنه / دیسک | درجه صنعتی CPVC |
| مواد صندلی / آستر | PTFE (تفلون) / EPDM / FPM (Viton) |
| فشار کاری | PN10 (150 PSI) |
| حداکثر دمای کاری | 95 درجه سانتی گراد (203 درجه فارنهایت) |
| نوع محرک | محرک پنوماتیک رک و پینیون |
| عمل محرک | بازی دوگانه (DA) یا بازگشت بهار (SR) |
| فشار تامین هوا | 4 تا 8 بار (60 تا 120 PSI) |
کاربردهای صنعتی ایده آل
به دلیل پاسخ خودکار سریع و مقاومت شیمیایی شدید، این شیر به طور گسترده در موارد زیر مستقر شده است:
سیستم های دوز شیمیایی: کنترل دقیق تزریق اسید و قلیایی.
گیاهان آبکاری: به طور خودکار محلول های آبکاری خورنده داغ را مدیریت می کنند.
تصفیه فاضلاب: جداسازی حجم زیادی از لجن و پساب سمی.
تولید نیمه هادی: آب فوق خالص (UPW) و سیستم های تحویل مواد شیمیایی.
مطالعه موردی در دنیای واقعی: ارتقاء کارخانه ذوب مس
اخیراً، یک مرکز بزرگ ذوب مس در آمریکای جنوبی با تعطیلی مکرر خط لوله مواجه شده است. آنها از شیرهای فلزی دستی برای کنترل اسید سولفوریک با دمای بالا (در دمای 85 درجه سانتیگراد) استفاده می کردند که به سرعت خورده می شد و خطرات ایمنی شدیدی را برای اپراتورهایی که مجبور بودند به صورت دستی دریچه های بزرگ DN200 را در مواقع اضطراری ببندند، به همراه داشت.
تیم مهندسی Huiya با استفاده از دریچههای پروانهای CPVC فعال پنوماتیک (DN200، نوع فنری-بازگشت) با صندلیهای FPM، یک ارتقای اتوماسیون کامل را ارائه کرد .
نتیجه:
مواد CPVC بدون زحمت اسید خورنده 85 درجه سانتیگراد را بدون تخریب مدیریت می کند.
محرکهای پنوماتیکی Spring-Return تضمین میکردند که دریچهها بهطور فوری و خودکار جریان اسید را در صورت قطع برق یا فشار هوا (ایمن از کار افتادن) قطع میکنند.
این کارخانه خطرات عملیات دستی را حذف کرد و هزینههای تعویض شیر را سالانه بیش از 60 درصد کاهش داد.
منبع مستقیم از یک سازنده معتبر
هنگام ادغام شیرهای خودکار در سیستم لوله کشی، دقت و قابلیت اطمینان غیرقابل مذاکره است. Huiya به عنوان یک تولید کننده پیشرو مستقر در چین، شیرهای پروانه ای CPVC با فشار 100% را ارائه می دهد که برای استانداردهای صنعتی جهانی (ANSI، DIN، JIS) طراحی شده اند.
چه به یک نمونه آزمایشی واحد یا یک سفارش انبوه برای ارتقاء کارخانه عظیم نیاز داشته باشید، تیم مهندسی ما می تواند اندازه محرک و پیکربندی سوپاپ مناسب را برای پروژه خاص شما ارائه دهد.
